隨著科技不斷發(fā)展，各國軍事實(shí)力不斷增強(qiáng)?，F(xiàn)如今，遠(yuǎn)程超視距作戰(zhàn)已經(jīng)成為主流。遠(yuǎn)程偵察測量技術(shù)和各類隱身技術(shù)越來越重要，其中紅外隱身技術(shù)是一種使對象發(fā)出的紅外輻射與周圍背景輻射盡可能相似的技術(shù)，從而使紅外檢測傳感器無法區(qū)分目標(biāo)對象。
用于紅外屏蔽涂層的材料包括金屬粉末，導(dǎo)電聚合物，有機(jī)/無機(jī)復(fù)合材料和半導(dǎo)體。綜合考慮材料重量、紅外屏蔽能力和機(jī)械性能等方面，通過多種技術(shù)合成的銻氧化錫(ATO)納米顆粒被廣泛用于紅外和熱輻射屏蔽涂料。目前未解決的問題是當(dāng)ATO納米顆粒與聚合物基質(zhì)混合時，纖維的機(jī)械性能可能會下降。因此，有必要開發(fā)一種用于可穿戴的紅外(IR)和熱輻射屏蔽材料，其可以在不顯著增加纖維重量、保持纖維的機(jī)械強(qiáng)度的同時，有效地提高屏蔽效率。
亮點(diǎn)
韓國京畿道大學(xué)Sang-Mi
Jeong等研究人員成功合成了聚氨酯-銻錫氧化物(PU-ATO)復(fù)合纖維，與常規(guī)的聚酯或PU織物相比，本研究開發(fā)的PU-ATO復(fù)合纖維紡織品具有出色的IR和熱輻射屏蔽性能，即使暴露于?20°C和+80°C的重復(fù)溫度變化以及30天的長期溫度變化的十個循環(huán)中，制成的PU–ATO復(fù)合纖維仍具有穩(wěn)定的IR和熱輻射屏蔽性能。PU-ATO復(fù)合纖維的表面被制成疏水性，以防止由于PU-ATO復(fù)合纖維被吸收的水潤濕而導(dǎo)致IR和熱輻射變形。
PU–ATO復(fù)合纖維的制備過程

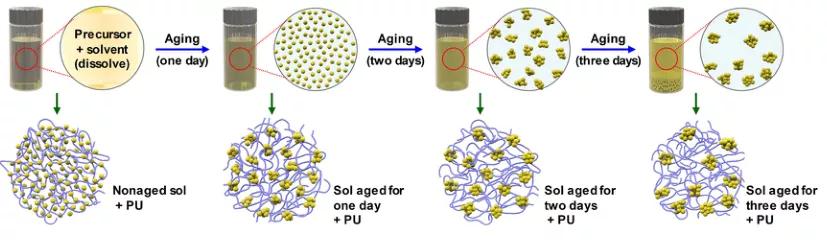

如圖1所示，通過控制ATO前驅(qū)體的濃度和通過溶膠-凝膠法制備的溶膠的老化時間，獲得最佳的ATO溶膠。將該溶膠與預(yù)設(shè)量的PU溶液混合，得到了具有不同成分的PU–ATO復(fù)合懸浮液。采用濕法紡絲技術(shù)，以四種不同ATO濃度(0.5、1.5、3.0和4.0
mmol)的復(fù)合懸浮液為原料，制備了PU-ATO(1-4)復(fù)合纖維。
圖1 ATO溶膠和PU-ATO復(fù)合懸浮液的制備
PU–ATO復(fù)合纖維的IR和熱輻射屏蔽特性

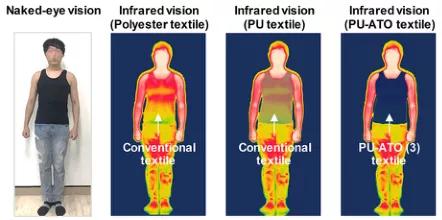

如圖2所示，當(dāng)在可見光下及使用紅外攝像機(jī)觀察人時，用常用的聚酯或聚氨酯織物遮蓋時，人體發(fā)出的紅外線和熱輻射也會通過織物而變得可見。相反，當(dāng)用PU-ATO復(fù)合纖維服裝遮蓋人體的一部分時，人體發(fā)出的紅外和熱輻射被屏蔽，無法識別人的IR輪廓。
圖2 可見光和IR攝像機(jī)下發(fā)出IR和熱輻射的人的概念示意圖

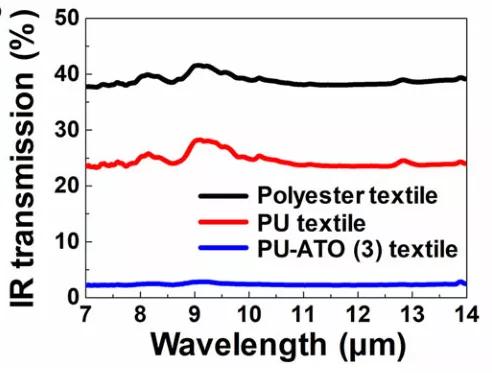

圖3中衰減全反射傅里葉變換紅外光譜(ATR-FTIR)顯示，聚酯、PU和PU-ATO(3)織物的紅外透過率分別為~40%、25%和2%。請注意，ATR-FTIR光譜是在7–14μm的波長范圍內(nèi)進(jìn)行的，其中包括熱紅外攝像機(jī)檢測到的7.5–13μm的整個波長范圍。由于Sb摻雜效應(yīng)產(chǎn)生的局域表面等離子體共振，ATO具有優(yōu)異的紅外和熱輻射屏蔽效應(yīng)。PU-ATO(3)紡織品的低紅外透過率是由于ATO溶膠在纖維的PU基體中均勻分散的結(jié)果。
圖3 基于聚酯、PU和PU-ATO復(fù)合材料的紡織品的紅外透射率
PU-ATO復(fù)合纖維的疏水性

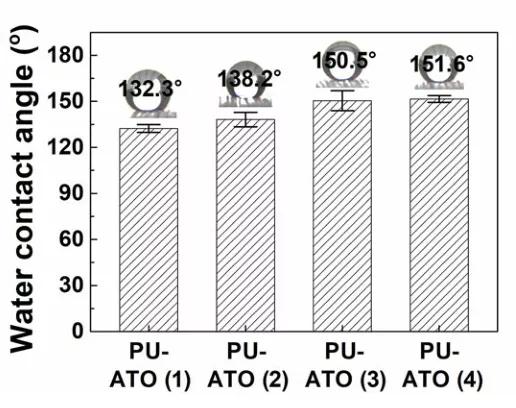

由于纖維吸水會導(dǎo)致IR圖像變形，纖維的疏水性對于保持一定水平的紅外和熱輻射屏蔽能力至關(guān)重要。使用接觸角分析儀評估該復(fù)合纖維的水潤濕性。如圖4所示，不同濃度(0.5、1.5、3.0和4.0
mmol)的PU-ATO(1-4)復(fù)合纖維的水接觸角均≥130°，顯示出疏水性，因此，織物表面上的水滴沒有被吸收，而是易于滾落。
圖4 PU–ATO復(fù)合纖維的水接觸角示意圖
不同的環(huán)境下的PU-ATO復(fù)合纖維的紅外和熱輻射屏蔽性能
為了用作實(shí)用的可穿戴紡織品，紡織品必須在不同的環(huán)境中保持其紅外和熱輻射屏蔽性能。
如圖5A所示，經(jīng)過反復(fù)暴露在高(+80°C)和低(?20°C)溫度下，PU-ATO(3)復(fù)合紡織品的表面溫度保持穩(wěn)定。這些結(jié)果證實(shí)，即使反復(fù)暴露在高溫和低溫條件下，復(fù)合紡織品的紅外和熱輻射屏蔽性能仍然可以保持。
圖5B顯示了PU-ATO(3)復(fù)合紡織品的連續(xù)紅外和熱輻射屏蔽性能。在40°C溫度下，每天8小時，共30天，對織物表面溫度進(jìn)行測量。結(jié)果發(fā)現(xiàn)即使在很長一段時間內(nèi)，織物的表面溫度也保持在25°C左右。
圖5 根據(jù)溫度和時間的變化，反復(fù)評估PU–ATO(3)復(fù)合紡織品的紅外和熱輻射屏蔽性能。A, 經(jīng)過反復(fù)加熱(+80°C)和冷卻(?20°C)循環(huán)
PU–ATO(3)復(fù)合紡織品的表面溫度。B, 每天施加40°C的溫度8小時(共30天)后，PU–ATO(3)復(fù)合紡織品的表面溫度
結(jié)論
本篇文章中，研究人員制造了PU-ATO復(fù)合纖維，并用其編織了具有IR和熱輻射屏蔽性能的耐磨紡織品。同時該纖維具有優(yōu)異的疏水性，可有效避免纖維吸水導(dǎo)致的IR圖像變形。通過反復(fù)暴露(十次)于80°C和?20°C的極端溫度及在40°C下長期暴露30天證實(shí)了PU-ATO復(fù)合纖維的可靠性。隨著用于隱藏來自物體的紅外信號的隱形技術(shù)的不斷發(fā)展，PU-ATO復(fù)合纖維有望帶動可穿戴式紅外隱形產(chǎn)品的新市場。
